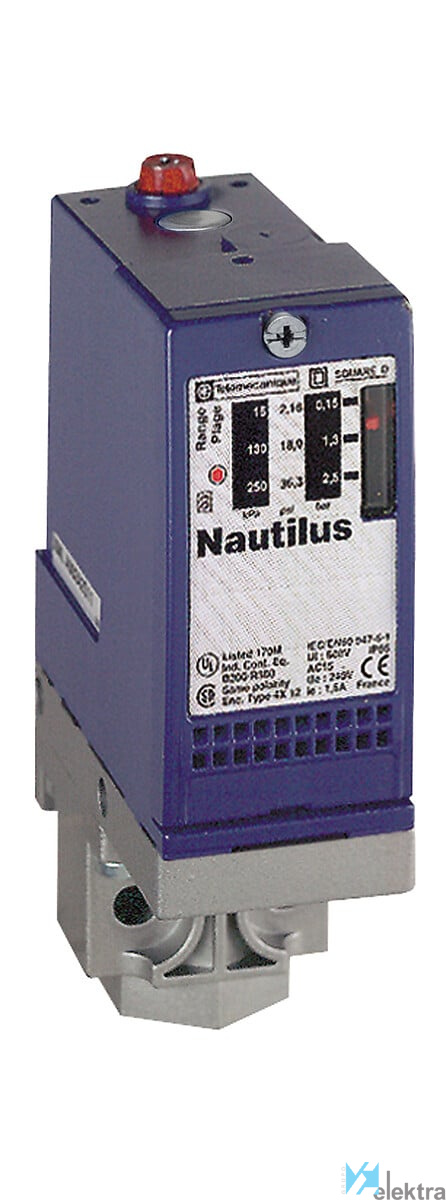

Objeto Sensor presión electromecánico
Cadencia máxima <= 60 ciclos en > 0 °C
Calibre AWG 20...AWG 14
Endurancia mecánica 6000000 ciclos
Funciones Acción de ajuste
Intensidad 3 A, B300, AC-15 (Ue = 120 V) de acuerdo con EN/IEC 60947-5-1. 1,5 A, B300, AC-15 (Ue = 240 V) de ac
Nº de contactos 1 C/O
Posición de conexión Cualquier posición
Nº bloques de terminales 4 terminales
Temperatura de trabajo -25.00 ~ 70.00 °C
Tensión de aislamiento 500 V de acuerdo con EN/IEC 60947-1. 300 V de acuerdo con UL 508. 300 V de acuerdo con CSA C22.2 No
Material Envolvente en aleación de cinc. Contactos de plata.
Tratamiento TC (versión estándar)
Alto 113 mm
Ancho 35 mm
Profundidad 75 mm
Peso 0.695 kg
Protección contra cortacircuitos SI
Resistencia a vibraciones 4 gn (f = 30...500 Hz) de acuerdo con IEC 60068-2-6
Resistencia al choque 50 gn conforme con IEC 60068-2-27
Conformidad con RoHS SI
Grado de protección IP66
Normas CE. EN/IEC 60947-5-1. UL 508. CSA C22.2 No 14
Certificaciones BV. CCC. CSA. LROS (Lloyds Register of Shipping). UL. EAC
Garantía 18 meses
Máx. presión de trabajo 70000 hPa
Número de contactos auxiliares como contacto 1
Con interruptor de encendido/apagado manual No
Presión de cierre 2 ~62.5 bar
Presión diferencial 7.5 bar
Presión de rotura 320 bar
Ajuste inicial 5000 ~70000 hPa
Ajuste final 2000 ~62500 hPa
Grado de protección (NEMA) Otros
Tensión de servicio nominal Ue a 60 Hz CA 120 ~240 V
Tensión de servicio nominal Ue a CC 250 ~250 V
Protección contra explosiones No
Versión electrónica Sí
Adecuado como limitador No
Adecuado como protección Sí
Presión de prueba máxima 160 bar
Con funcionamiento manual No
Tensión de servicio nominal Ue a 50 Hz CA 120 ~240 V
Con pantalla No
Altura 113 mm
Conexión Rosca interior cilíndrica BSPP-G (ISO 228-1)
Diámetro de la rosca 1/4 pulgada
Ejecución de la conexión eléctrica Conexión roscada
Grado de protección (IP) IP66
Profundidad 75 mm
Anchura 35 mm
Punto de encendido 5 ~70 bar
Adecuado como controlador de 2 puntos No
