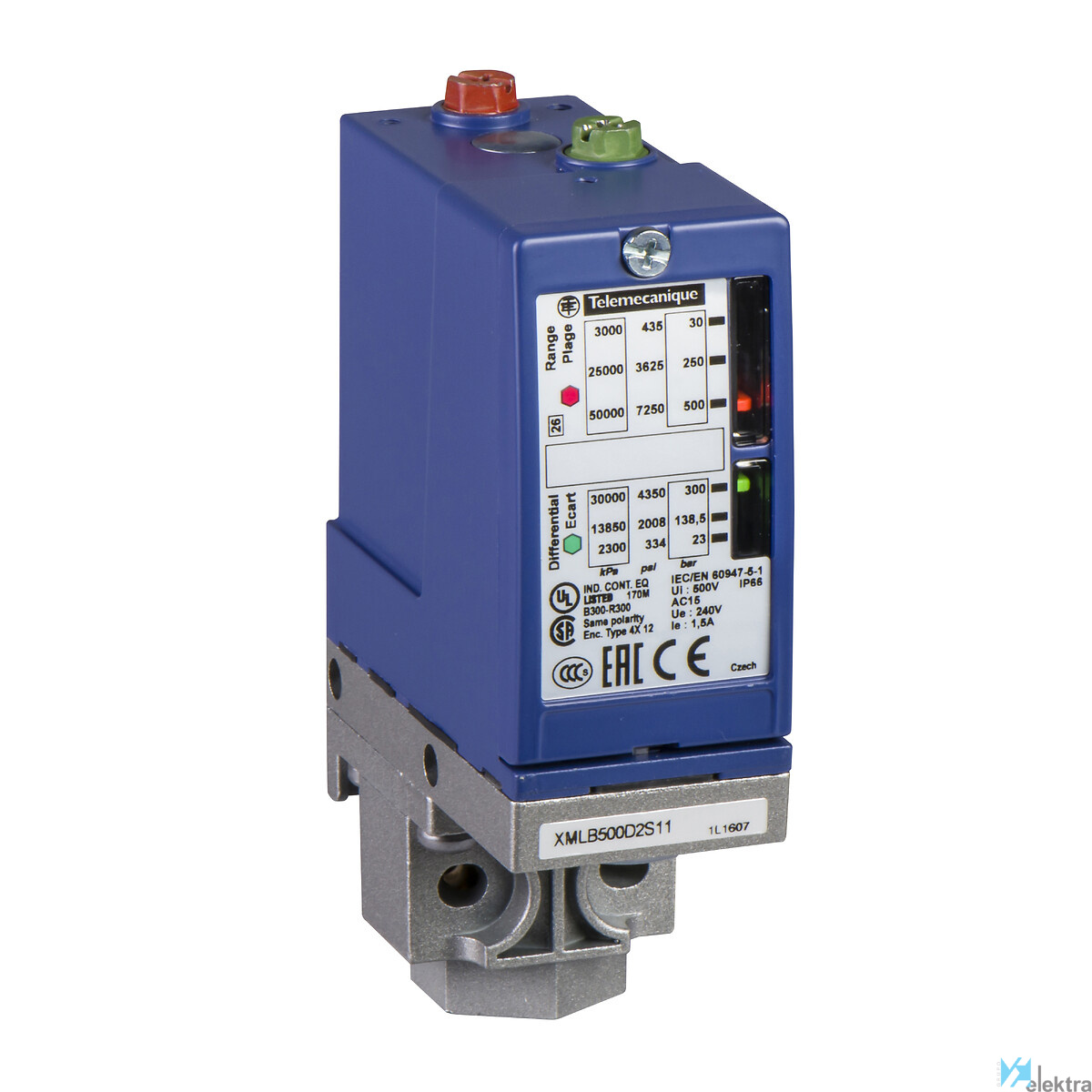

Objeto Sensor presión electromecánico
Cadencia máxima <= 120 ciclos en > 0 °C
Calibre AWG 20...AWG 14
Endurancia mecánica 5000000 ciclos
Funciones Acción de ajuste
Intensidad 3 A, B300, AC-15 (Ue = 120 V) de acuerdo con EN/IEC 60947-5-1. 1,5 A, B300, AC-15 (Ue = 240 V) de ac
Nº de contactos 1 C/O
Posición de conexión Cualquier posición
Nº bloques de terminales 4 terminales
Temperatura de trabajo -25.00 ~ 70.00 °C
Tensión de aislamiento 500 V de acuerdo con EN/IEC 60947-1. 300 V de acuerdo con UL 508. 300 V de acuerdo con CSA C22.2 No
Material Envolvente en aleación de cinc. Contactos de plata.
Tratamiento TC (versión estándar)
Alto 113 mm
Ancho 35 mm
Profundidad 75 mm
Peso 0.705 kg
Clase eléctrica Clase I
Protección contra cortacircuitos SI
Resistencia a vibraciones 4 gn (f = 30...500 Hz) de acuerdo con IEC 60068-2-6
Resistencia al choque 50 gn conforme con IEC 60068-2-27
Conformidad con RoHS SI
Grado de protección IP66
Normas CE. EN/IEC 60947-5-1. UL 508. CSA C22.2 No 14
Certificaciones BV. CCC. CSA. LROS (Lloyds Register of Shipping). UL. EAC
Garantía 18 meses
Punto de encendido 0.7 ~10 bar
Anchura 35 mm
Altura 113 mm
Profundidad 75 mm
Tensión de servicio nominal Ue a 50 Hz CA 120 ~240 V
Grado de protección (NEMA) Otros
Grado de protección (IP) IP66
Diámetro de la rosca Otros
Ejecución de la conexión eléctrica Conexión roscada
Presión de prueba máxima 22.5 bar
Con funcionamiento manual No
Presión diferencial 6.65 bar
Máx. presión de trabajo 10000 hPa
Con pantalla No
Con interruptor de encendido/apagado manual No
Ajuste inicial 700 ~10000 hPa
Ajuste final 130 ~9150 hPa
Número de contactos auxiliares como contacto 1
Protección contra explosiones No
Presión de cierre 0.13 ~9.15 bar
Tensión de servicio nominal Ue a 60 Hz CA 120 ~240 V
Tensión de servicio nominal Ue a CC 250 ~250 V
Presión de rotura 45 bar
Versión electrónica Sí
Adecuado como controlador de 2 puntos Sí
Adecuado como limitador No
Adecuado como protección Sí
