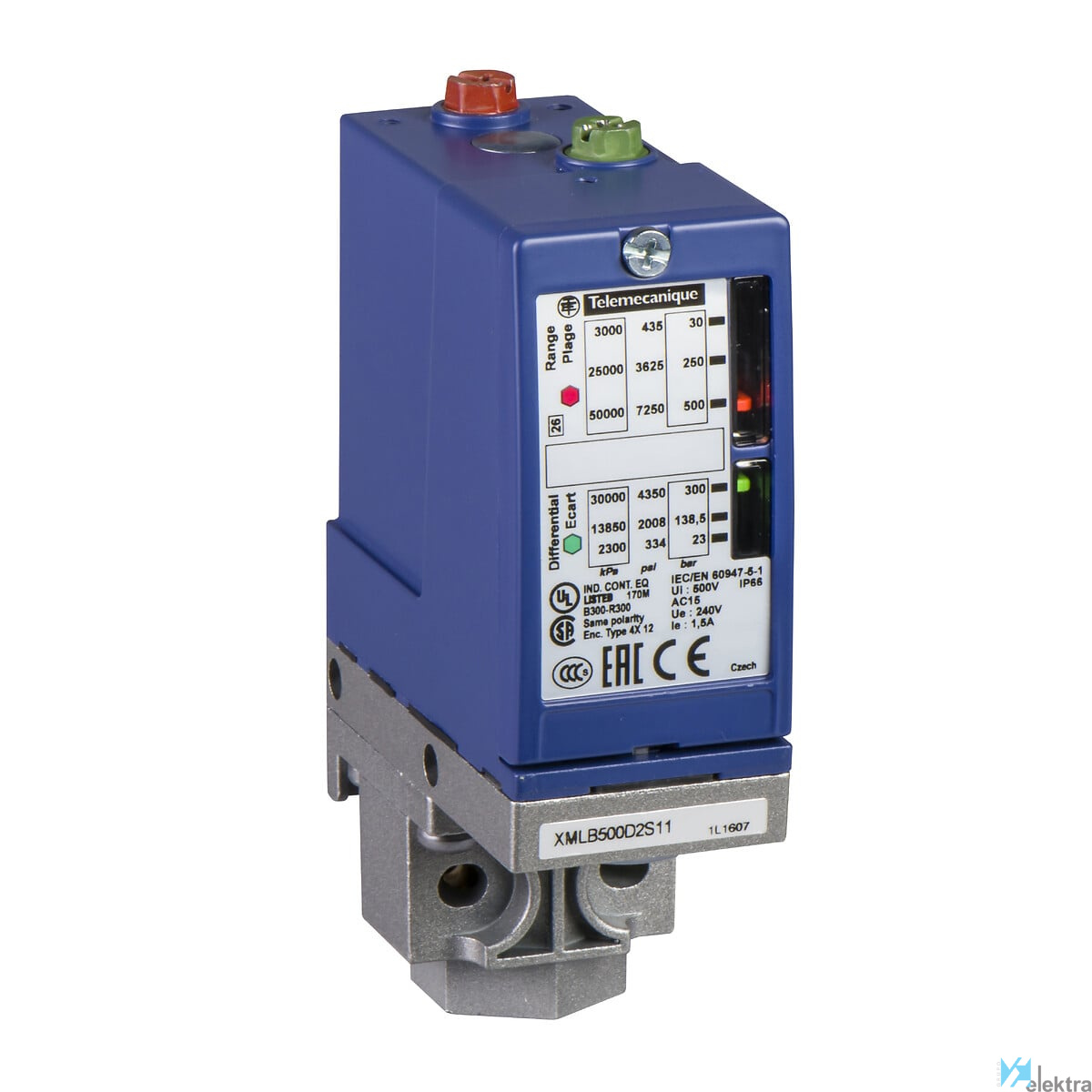

Objeto Sensor presión electromecánico
Cadencia máxima <= 60 ciclos en > 0 °C
Calibre AWG 20...AWG 14
Endurancia mecánica 3000000 ciclos
Intensidad 3 A, B300, AC-15 (Ue = 120 V) de acuerdo con EN/IEC 60947-5-1. 1,5 A, B300, AC-15 (Ue = 240 V) de ac
Nº de contactos 1 C/O
Posición de conexión Cualquier posición
Nº bloques de terminales 4 terminales
Temperatura de trabajo -25.00 ~ 70.00 °C
Tensión de aislamiento 500 V de acuerdo con EN/IEC 60947-1. 300 V de acuerdo con UL 508. 300 V de acuerdo con CSA C22.2 No
Material Envolvente en aleación de cinc. Contactos de plata.
Tratamiento TC (versión estándar)
Alto 113 mm
Ancho 35 mm
Profundidad 75 mm
Peso 0,75 kg
Clase eléctrica Clase I
Protección contra cortacircuitos SI
Resistencia a vibraciones 4 gn (f = 30...500 Hz) de acuerdo con IEC 60068-2-6
Resistencia al choque 50 gn conforme con IEC 60068-2-27
Conformidad con RoHS SI
Grado de protección IP66
Normas CE. EN/IEC 60947-5-1. UL 508. CSA C22.2 No 14
Certificaciones BV. CCC. CSA. LROS (Lloyds Register of Shipping). UL. EAC
Máx. presión de trabajo 300000 hPa
Presión de prueba máxima 675 bar
Presión diferencial 163 bar
Grado de protección (NEMA) Otros
Versión electrónica Sí
Tensión de servicio nominal Ue a 50 Hz CA 120 ~240 V
Protección contra explosiones No
Tensión de servicio nominal Ue a 60 Hz CA 120 ~240 V
Ajuste inicial 22000 ~300000 hPa
Con funcionamiento manual No
Ajuste final 2600 ~263000 hPa
Número de contactos auxiliares como contacto 1
Con interruptor de encendido/apagado manual No
Altura 113 mm
Anchura 35 mm
Profundidad 75 mm
Con pantalla No
Punto de encendido 22 ~300 bar
Presión de cierre 2.6 ~263 bar
Adecuado como controlador de 2 puntos Sí
Adecuado como limitador No
Adecuado como protección Sí
Tensión de servicio nominal Ue a CC 250 ~250 V
Presión de rotura 135 bar
Ejecución de la conexión eléctrica Conexión roscada
Grado de protección (IP) IP66
Diámetro de la rosca Otros
