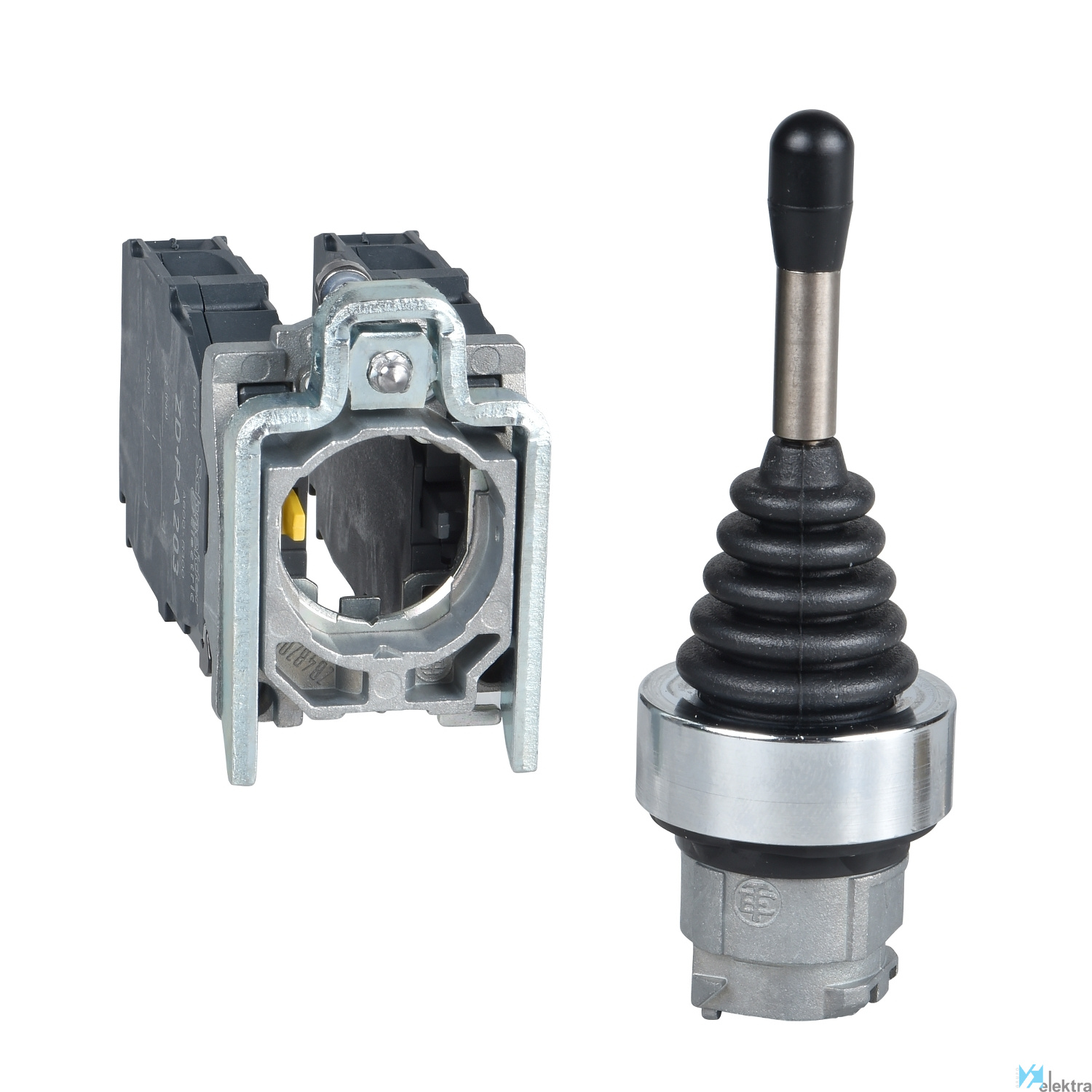

Objeto Controlador de mando
Resistencia al impacto IK03
Normas EN/IEC 60947-1. EN/IEC 60947-5-1. EN/IEC 60947-5-4. EN/IEC 60947-5-5. JIS C 4520. UL 508. CSA C22.2
Par de apriete 0.8...1.2 N.m conforme con EN 60947-1
Clase eléctrica Clase I
Endurancia mecánica 1000000 ciclos
Durabilidad eléctrica 1000000 ciclos
Material Anillo de fijación en zamak. Contactos en aleación de plata (Ag/Ni).
Tipo de operario Retorno de resorte a posición 0, eje de funcionamiento 54 mm longitud
Tensión de aislamiento 600 V (grado de contaminación: 3) de acuerdo con EN 60947-1
Protección contra cortacircuitos SI
Grado de protección IP66
Resistencia al choque 30 gn (duración = 18 ms) para aceleración de media onda sinusoidal conforme con IEC 60068-2-27. 50 g
Intensidad 0.1 A en 250 V, DC-13, R300 de acuerdo con EN/IEC 60947-5-1. 0.22 A en 125 V, DC-13, R300 de acuerdo
Resistencia a vibraciones 5 gn (f = 2...500 Hz) conforme con IEC 60068-2-6
Tratamiento TH
Certificaciones BV. CSA. DNV. GL. LROS (Lloyds Register of Shipping). RINA. Registrado por UL
Nº de contactos 1 NA
Temperatura de trabajo -25.00 ~ 70.00 °C
Corriente de funcionamiento nominal Ie en CA- 10 A
Con retroceso en posición cero Sí
Número de contactos normalmente abiertos por 1
Anillo frontal de color Cromo
Número de posiciones del interruptor 4
Transmisor de código No
Señal de salida analógica configurable No

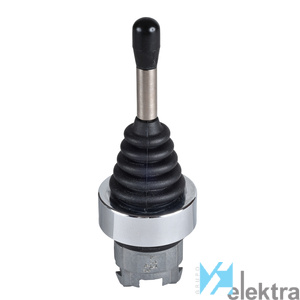

Longitud de la palanca de mando 54 mm
Material del anillo frontal Metal
Fijación central, diámetro del agujero 22 mm
Número de sentidos de actuación 4
Bloqueo en posición 0 No
Con anillo central Sí
Grado de protección (IP) IP66
Grado de protección (NEMA) Otros
