Grupo Elektra : 0081753 SCHNEIDER LU2B32ES Base Pot Inv. 32A 48-72V AC/DC

GAMA: TeSys Ultra / Tesys U

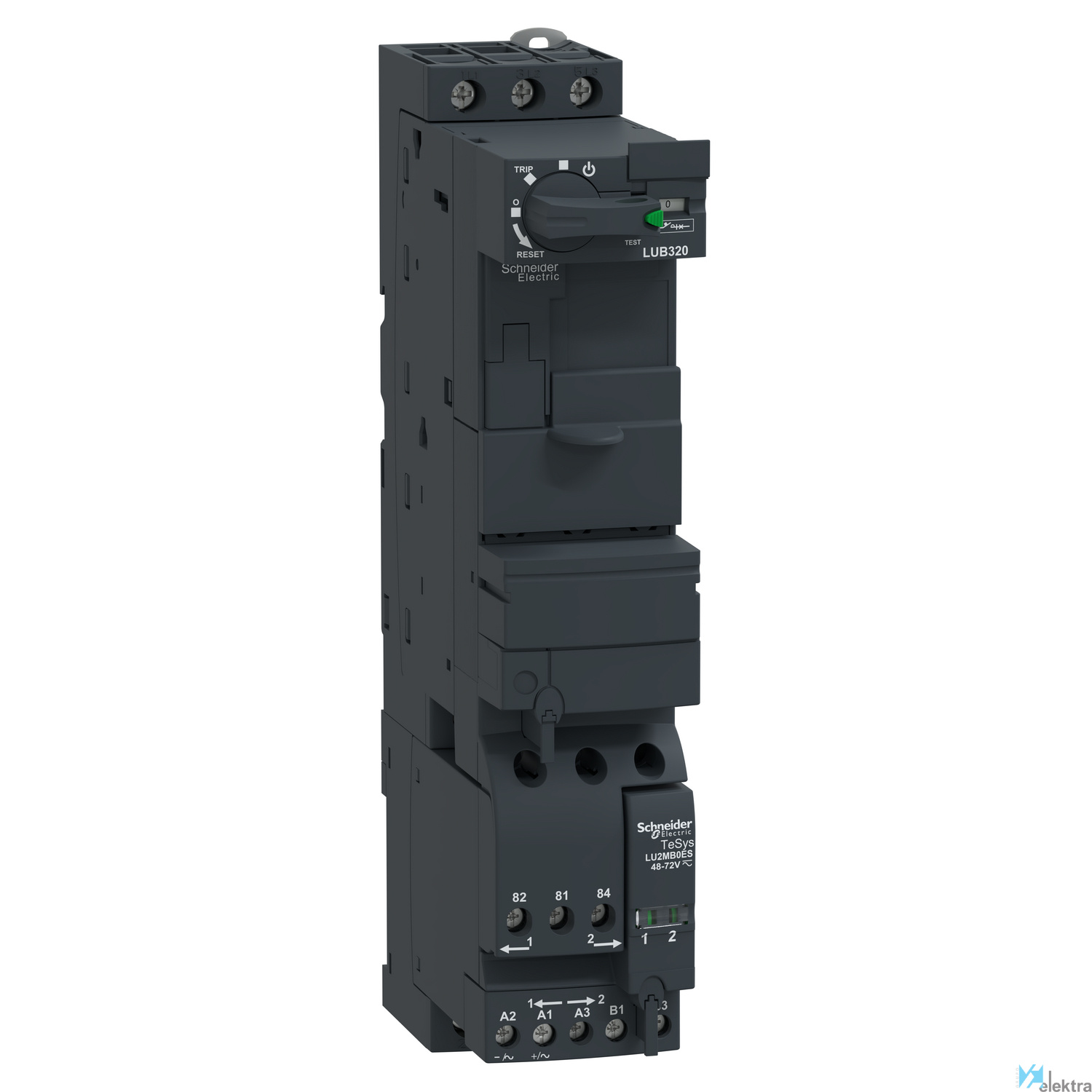

SCHNEIDER LU2B32ES Base Pot Inv. 32A 48-72V AC/DC

Base inversora, TeSys U, 3P, 32A/690V, bobina 48-72V CA/CC

base de potencia de inversión estándar TeSys U, 3 polos (3 NA), con clasificación de 32 A/690 V, para completar con una unidad de control LUC para formar un controlador de arrancador de inversión TeSys U, para aplicaciones de motor trifásico hasta 15kW@400V. Base compuesta por contactos de alimentación, bobina de control, mango giratorio, con un diseño modular para módulos adicionales para formar un controlador de arranque inversor todo en uno con funciones de protección y control básicas o avanzadas. Está equipado con un módulo inversor LU2MB0ES que se suministra con 48V CA / 48-72V CC, contactos de señalización auxiliares (1NO+1NC), un bloque de terminales de control, obturadores que cubren las cavidades vacías. Proporciona una alta capacidad de interrupción Icu 50kA@400V, control de arranque-parada garantizado por 3600 ciclos/hora. Muy compacto (45mm ancho), montaje en carril DIN y fijación con tornillos, con mango giratorio bloqueable. Certificado cuando se utiliza en conjunto con una unidad de control LUC (IEC, UL, CSA, CCC, EAC, Marine), conforme con Green Premium (RoHS/REACh).

Características básicas

Objeto Base de alimentación

Tensión 230 V. 440 V. 500 V. 690 V

Normas EN 60947-6-2. IEC 60947-6-2. UL 508 tipo E con barrera de fase. CSA C22.2 No 14 tipo E

Par de apriete Circuito de control : 0.8...1.2 N.m - Circuito de alimentación : 1.9...2.5 N.m

Endurancia mecánica 15000000 ciclos

Categoría de empleo AC-41. AC-43. AC-44

Nº de polos 3P

Resistencia al fuego 650 °C de acuerdo con IEC 60695-2-12. 960 °C piezas soporte componentes activos de acuerdo con IEC 6

Tensión de aislamiento 600 V de acuerdo con UL 508. 690 V de acuerdo con IEC 60947-1 3. 600 V de acuerdo con CSA C22.2 No 1

Grado de protección IP20/IP40

Frecuencia 40.00 ~ 60.00 Hz

Resistencia al choque 10 gn polos de potencia abiertos conforme con IEC 60068-2-27. 15 gn polos de potencia cerrados confo

Intensidad 21 A en 690 V. 23 A en 500 V. 32 A en <= 440 V

Resistencia a vibraciones 2 gn 5...300 Hz polos de potencia abiertos de acuerdo con IEC 60068-2-27. 4 gn 5...300 Hz polos de p

Poder de corte 10 kA 500 V. 4 kA 690 V. 50 kA 230 V. 50 kA 440 V

Altitud de trabajo 2000 m

Tratamiento TH conforme con IEC 60068

Certificaciones ABS. ASEFA. ATEX. BV. CCC. CSA. DNV. GL. GOST. LROS (Lloyds Register of Shipping). UL

Temperatura de trabajo -25...60 °C con LUCM. -25...70 °C con LUCA, LUCB, LUCC, LUCD

Características detalladas

Tipo de conexión del circuito de corriente pr Conexión roscada

Potencia de funcionamiento nominal en CA-3, 4 15 kW

Corriente condicional asignada de cortocircui 50000 A

Soporta el protocolo SERCOS No

Corriente nominal de funcionamiento Ie 32 A

Con transformador No

Temperatura ambiente, límite superior sin res 70 °C

Reinicio externo posible No

Intensidad asignada de empleo con AC-3, 400 V 32 A

Tipo de conexión eléctrica para circuitos aux Conexión roscada

Altura 224 mm

Tipo de tensión de accionamiento CA/CC

Soporta el protocolo de seguridad INTERBUS No

Número de puestos de mando 3

Anchura 45 mm

Número de contactos auxiliares normalmente ce 1

Soporta el protocolo AS-Interface Safety at W No

Número de contactos auxiliares normalmente ab 1

Tipo de clasificación según IEC 60947-4-3 Clase 2

Profundidad 126 mm

Soporta el protocolo DeviceNet Safety No

Soporta el protocolo Ethernet/IP No

Soporta el protocolo Foundation Fieldbus No

Soporta el protocolo SafetyBUS p No

Soporta el protocolo PROFINET CBA No

Soporta el protocolo PROFINET IO No

Soporta el protocolo PROFIsafe No

Soporta el protocolo ASI No

Potencia asignada de empleo con AC-3, 230 V, 7.5 kW

Soporta el protocolo PROFIBUS No

Tipo de arrancador de motor Motor de arranque de inversión

Soporta el protocolo TCP/IP No

Soporta el protocolo CAN No

Grado de protección (IP) IP20

Soporta el protocolo INTERBUS No

Voltaje nominal de suministro piloto piloto p 48 ~48 V

Soporta el protocolo DeviceNet No

Montaje en carril posible Sí

Soporta el protocolo Modbus No

Soporta el protocolo de autopista de datos No

Apto para parada de emergencia No

Soporta el protocolo LON No

Soporta el protocolo para otros sistemas bus No

Con fusible No

Con liberación de cortocircuito Sí

Potencia asignada, 575 V, 60 Hz, trifásica 15 kW

Soporta el protocolo SUCONET No

Potencia asignada, 460 V, 60 Hz, trifásica 15 kW

Voltaje nominal de suministro piloto de pilot 48 ~72 V

Embalaje 1

Cantidad mínima embalaje: 1
Cantidad máxima embalaje: 1
Medidas: 0,25 x 0,15 x 0,06 (m)
Volumen: 0,00 m3
Peso: 1,29 kg

Embalaje 2

Cantidad mínima embalaje: 9
Cantidad máxima embalaje: 9
Medidas: 0,40 x 0,30 x 0,30 (m)
Volumen: 0,04 m3
Peso: 12,12 kg

Entrega a consultar
