Grupo Elektra : 0121366 SCHNEIDER ATS01N109FT Arrancador Mono 9A 110-480V

GAMA: Altistart 01

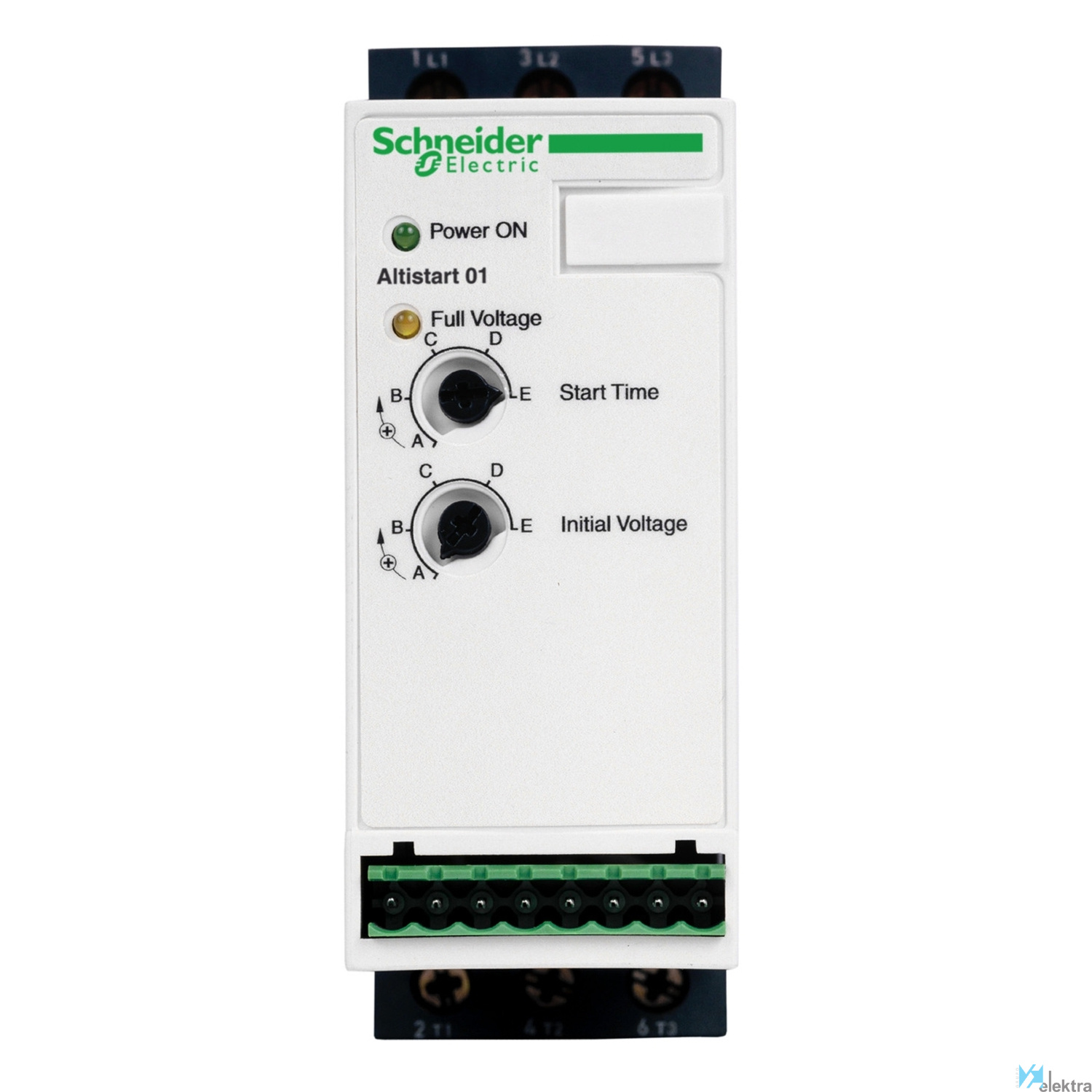

SCHNEIDER ATS01N109FT Arrancador Mono 9A 110-480V

Arrancador suave para motores asíncronos - ATS01 - 9A - 110..480V – 1,1..4 kW

Este Altistart 01 soft starter está montado en riel DIN y puede alimentar motores asíncronos monofásicos o trifásicos con una clasificación de hasta 9 A. Este arrancador Altistart 01 puede utilizarse para una potencia nominal de motor de hasta 4 kW para una potencia trifásica (110V a 480V CA) y de hasta 1,1kW para una fase (110V a 230V CA). Tiene 45 mm de ancho, lo que lo convierte en uno de los arrancadores más pequeños del mercado; puede instalarse en casi cualquier lugar. Cuenta con un bypass integrado que reduce el ruido y la disipación de calor. Configuración sencilla con sólo 2 ajustes: configurable por personal no especializado. Proporciona un arranque suave para la maquinaria, evitando tensiones mecánicas y alargando su vida útil.

Características básicas

Objeto Arrancador suave

Tensión 110.00 ~ 480.00 V

Normas EN/IEC 60947-4-2

Par de apriete 0.5 N.m, 1.9...2.5 N.m

Humedad relativa de trabajo 5.00 ~ 95.00 %

Posición de conexión Vertical +/- 10 grados

Grado de contaminación 2 conforme con EN/IEC 60947-4-2

Disipación de potencia 1 W a carga completa y al final del inicio, 46 W en sobretensión

Categoría de empleo AC-53B conforme con EN/IEC 60947-4-2

Nº de fases 3 fases, Monofásica

Consumo de corriente 45 A en carga nominal

Grado de protección IP20

Tipo de arranque Arranque con rampa de tensión

Frecuencia 47.50 ~ 63.00 Hz

Resistencia al choque 15 gn para 11 ms de acuerdo con EN/IEC 60068-2-27

Resistencia a vibraciones 1,5 mm pico a pico (f = 3...13 Hz) conforme con EN/IEC 60068-2-6, 1 gn (f = 13...150 Hz) conforme co

Altitud de trabajo <= 1000 m sin reducir la capacidad normal, > 1000 m con reducción capacidad normal de corriente de 2

Certificaciones B44.1-96/ASME A17.5 para arrancador cableado al terminal de triángulo del motor, CCC, CSA, C-Tick, G

Temperatura de trabajo -10...40 °C sin reducir la capacidad normal, 40...50 °C con desclasificación de corriente del 2% por

Aplicaciones Motores asíncronos

Características detalladas

Con pantalla No

Voltaje nominal de suministro piloto piloto p 110 ~240 V

Tensión de funcionamiento nominal Ue 110 ~480 V

Clase de disparo Otros

Corriente de funcionamiento nominal Ie a 40 º 9 A

Puenteado interno Sí

Regulación del par No

Potencia nominal motor trifásico, circuito es 4 kW

Voltaje nominal de suministro piloto de pilot 24 ~24 V

Tipo de tensión de accionamiento CA/CC

Función Dirección única

Grado de protección (IP) IP20

Protección contra sobrecargas del motor integ No

Temperatura ambiente nominal sin reducción de 40 °C

Embalaje 1

Cantidad mínima embalaje: 1
Cantidad máxima embalaje: 1
Medidas: 0,17 x 0,15 x 0,05 (m)
Volumen: 0,00 m3
Peso: 0,34 kg

Embalaje 2

Cantidad mínima embalaje: 14
Cantidad máxima embalaje: 14
Medidas: 0,40 x 0,30 x 0,30 (m)
Volumen: 0,04 m3
Peso: 5,20 kg

Embalaje 3

Cantidad mínima embalaje: 112
Cantidad máxima embalaje: 112
Medidas: 0,80 x 0,60 x 0,75 (m)
Volumen: 0,36 m3
Peso: 56,62 kg

Entrega a consultar
