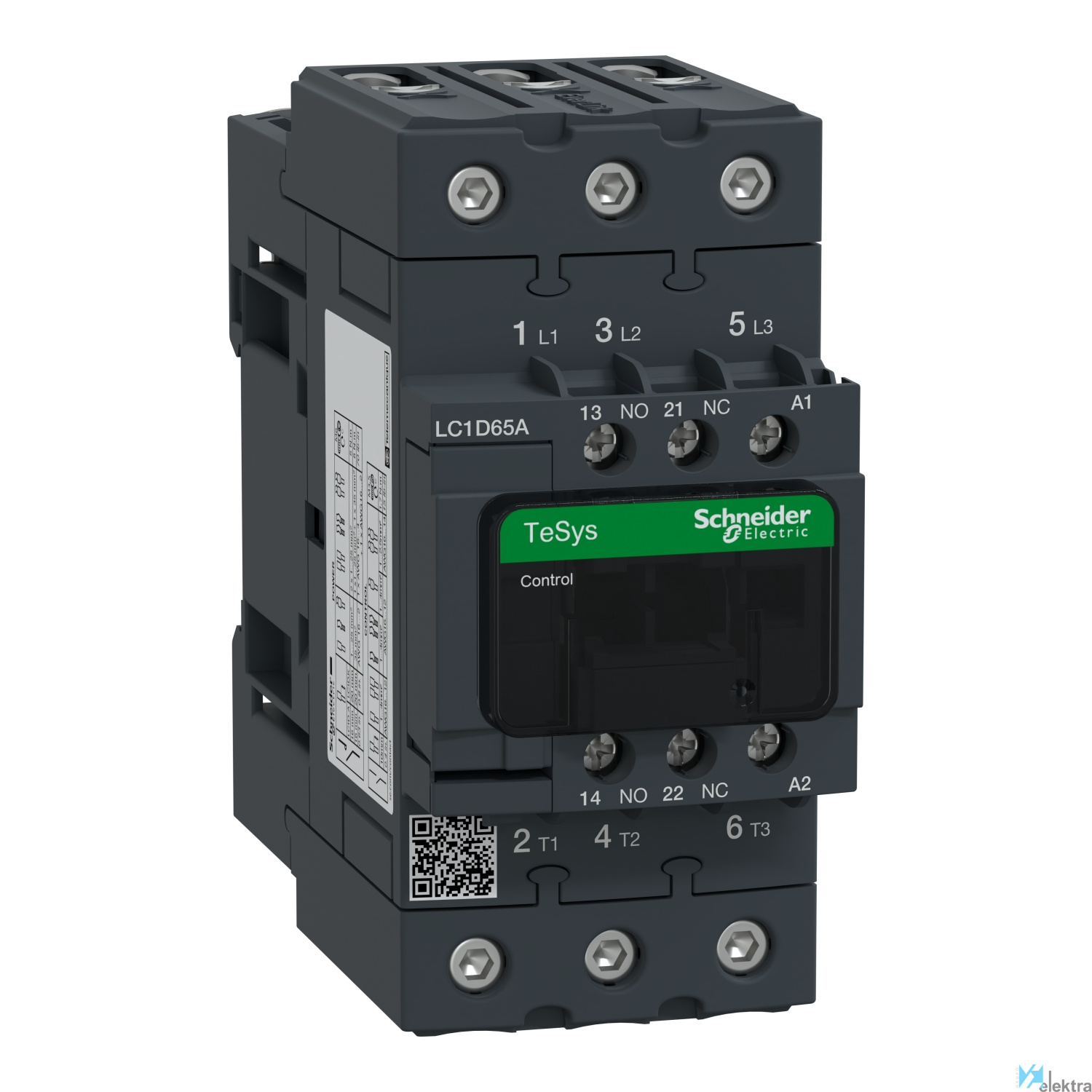

Objeto Conector
Tensión <= 690 V CA 25...400 Hz para circuito de alimentación. <= 300 V CC para circuito de alimentación
Frecuencia 25.00 ~ 400.00 Hz
Cadencia máxima 3600 cyc/h a <= 60 °C
Capacidad de corte 1000 A a 440 V para circuito de alimentación conforme con IEC 60947
Durabilidad eléctrica 1.45 Mciclos 65 A AC-3 en Ue <= 440 V. 1.4 Mciclos 80 A AC-1 en Ue <= 440 V
Endurancia mecánica 6 Mciclos
Intensidad 80 A (<= 60 °C) a <= 440 V CA AC-1 para circuito de alimentación. 65 A (<= 60 °C) a <= 440 V CA AC-3
Nº de contactos 3 NA
Nº de polos 3P
Par de apriete Circuito de control : 1.7 N.m - Circuito de alimentación : 8 N.m
Temperatura de trabajo -5.00 ~ 60.00 °C
Tensión de aislamiento 600.00 ~ 690.00 V
Tipo de control CA 50/60 Hz
Tratamiento TH conforme con IEC 60068-2-30
Alto 122 mm
Ancho 55 mm
Profundidad 120 mm
Peso 0.86 kg
Altitud de trabajo 3000 m sin reducción temperatura
Montaje Placa. Carril
Aplicaciones Control del motor. Carga resistiva
Categoría de empleo AC-1. AC-3
Categoría de sobretensión III
Resistencia al fuego 850 °C conforme con IEC 60695-2-1. V1 conforme con UL 94.
Conformidad con RoHS SI
Grado de contaminación 3
Normas UL 508. CSA C22.2 No 14. EN 60947-4-1. EN 60947-5-1. IEC 60947-4-1. IEC 60947-5-1
Certificaciones CCC. CSA. GOST. UL
Tipo de conexión del circuito de corriente pr Conexión roscada
Anchura 55 mm
Voltaje nominal de suministro piloto piloto p 48 ~48 V
Potencia de funcionamiento nominal en CA-3, 4 30 kW
Número de contactos normalmente abiertos como 3
Número de contactos auxiliares normalmente ce 1
Número de contactos auxiliares normalmente ab 1
Apto para instalación en serie No
Voltaje de funcionamiento a 50 Hz CA 440 ~440 V
Voltaje de funcionamiento a 60 Hz CA 440 ~440 V
Profundidad 120 mm
Corriente de funcionamiento nominal Ie en CA- 65 A
Altura 122 mm
Corriente de funcionamiento nominal Ie a 400 25 A
Tipo de tensión de accionamiento AC
Potencia nominal de funcionamiento a 400 V, C 11 kW
