Grupo Elektra : 0224312 SCHNEIDER LC1D50A3JD Cont Ever 3P Ac3 440V 50A B.R

GAMA: TeSys D, TeSys Deca Control – tallas 1, 2 y 3

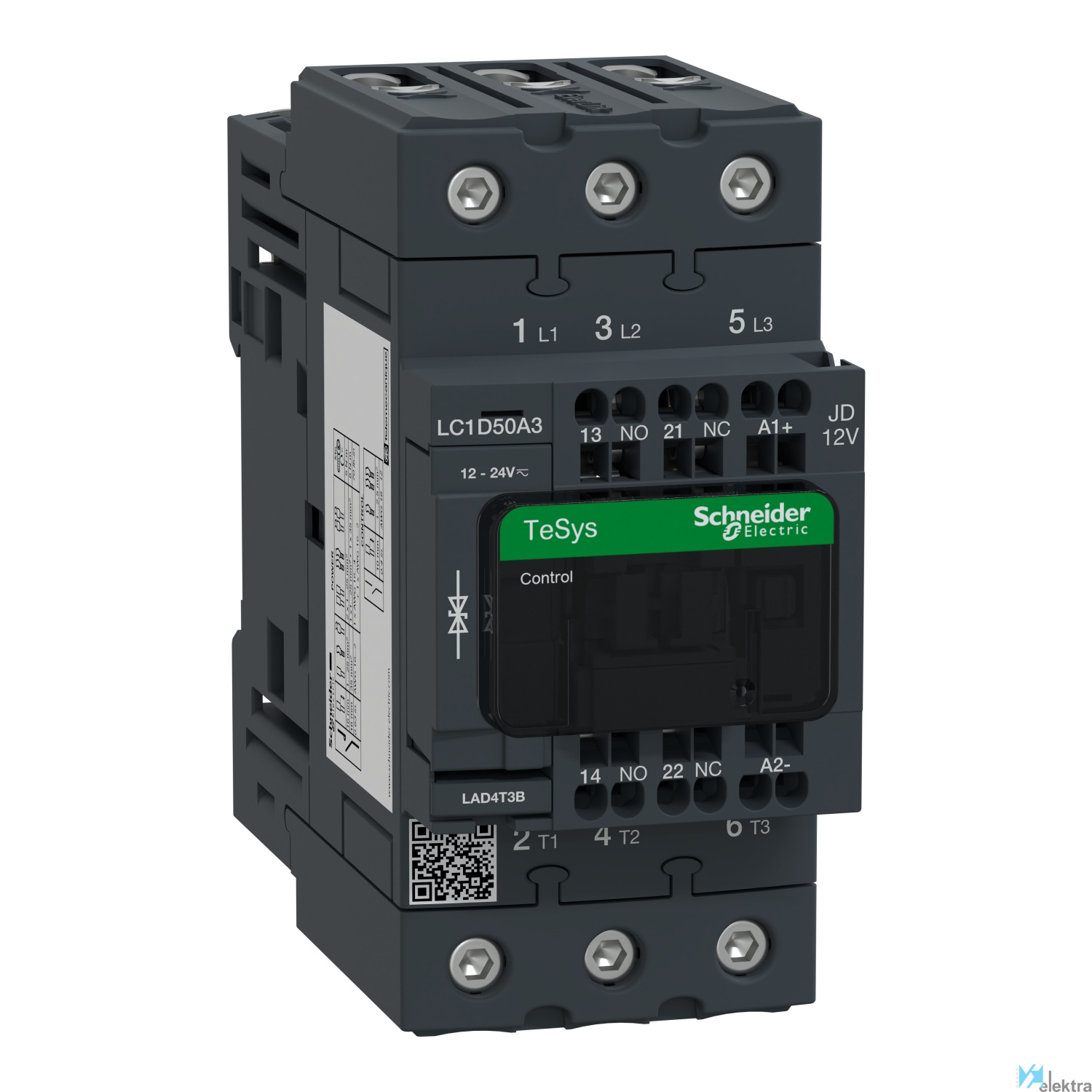

SCHNEIDER LC1D50A3JD Cont Ever 3P Ac3 440V 50A B.R

Contactor Tesys D - 3P(3 NA) - AC-3 - <= 440 V 50 A - 12 V CC bobina standard

CONTACTOR EVERLINK 3 POLOS AC3 440V 50A BOMBA RELOJ

Características básicas

Objeto Conector

Tensión <= 690 V CA 25...400 Hz para circuito de alimentación. <= 300 V CC para circuito de alimentación

Normas UL 508. CSA C22.2 No 14. EN 60947-4-1. EN 60947-5-1. IEC 60947-4-1. IEC 60947-5-1

Par de apriete Circuito de alimentación : 5 N.m - sobre conectores de tornillo EverLink BTR - cable <= 25 mm² hexag

Grado de contaminación 3

Endurancia mecánica 10 Mciclos

Durabilidad eléctrica 1.45 Mciclos 50 A AC-3 en Ue <= 440 V. 1.1 Mciclos 80 A AC-1 en Ue <= 440 V

Categoría de empleo AC-1. AC-3

Nº de polos 3P

Resistencia al fuego 850 °C conforme con IEC 60695-2-1. V1 conforme con UL 94.

Tensión de aislamiento 600.00 ~ 690.00 V

Montaje Placa. Carril

Capacidad de corte 900 A a 440 V para circuito de alimentación conforme con IEC 60947

Intensidad 50 A (<= 60 °C) a <= 440 V CA AC-3 para circuito de alimentación. 80 A (<= 60 °C) a <= 440 V CA AC-1

Altitud de trabajo 3000 m sin reducción temperatura

Cadencia máxima 3600 cyc/h a <= 60 °C

Tratamiento TH conforme con IEC 60068-2-30

Certificaciones BV. CCC. CSA. DNV. GL. GOST. RINA. UL. LROS

Potencia de motor 15 kW a 220...230 V CA 50/60 Hz. 22 kW a 380...400 V CA 50/60 Hz. 25 kW a 415 V CA 50/60 Hz. 30 kW a

Conformidad con RoHS SI

Nº de contactos 3 NA

Categoría de sobretensión III

Temperatura de trabajo -5.00 ~ 60.00 °C

Características detalladas

Tipo de conexión del circuito de corriente pr Conexión de abrazadera con resorte

Anchura 55 mm

Potencia de funcionamiento nominal en CA-3, 4 22 kW

Número de contactos normalmente abiertos como 3

Número de contactos auxiliares normalmente ce 1

Número de contactos auxiliares normalmente ab 1

Apto para instalación en serie No

Profundidad 120 mm

Corriente de funcionamiento nominal Ie en CA- 50 A

Altura 122 mm

Corriente de funcionamiento nominal Ie a 400 25 A

Tipo de tensión de accionamiento CC

Voltaje nominal de suministro piloto de pilot 12 ~12 V

Potencia nominal de funcionamiento a 400 V, C 11 kW

Embalaje 1

Cantidad mínima embalaje: 1
Cantidad máxima embalaje: 1
Medidas: 0,15 x 0,14 x 0,06 (m)
Volumen: 0,00 m3
Peso: 0,85 kg
