Grupo Elektra : 0224676 SCHNEIDER LC1DT60A3E7 Cont. Ever 4P 60A Ac1 Res48V

GAMA: TeSys D, TeSys Deca Control – tallas 1, 2 y 3

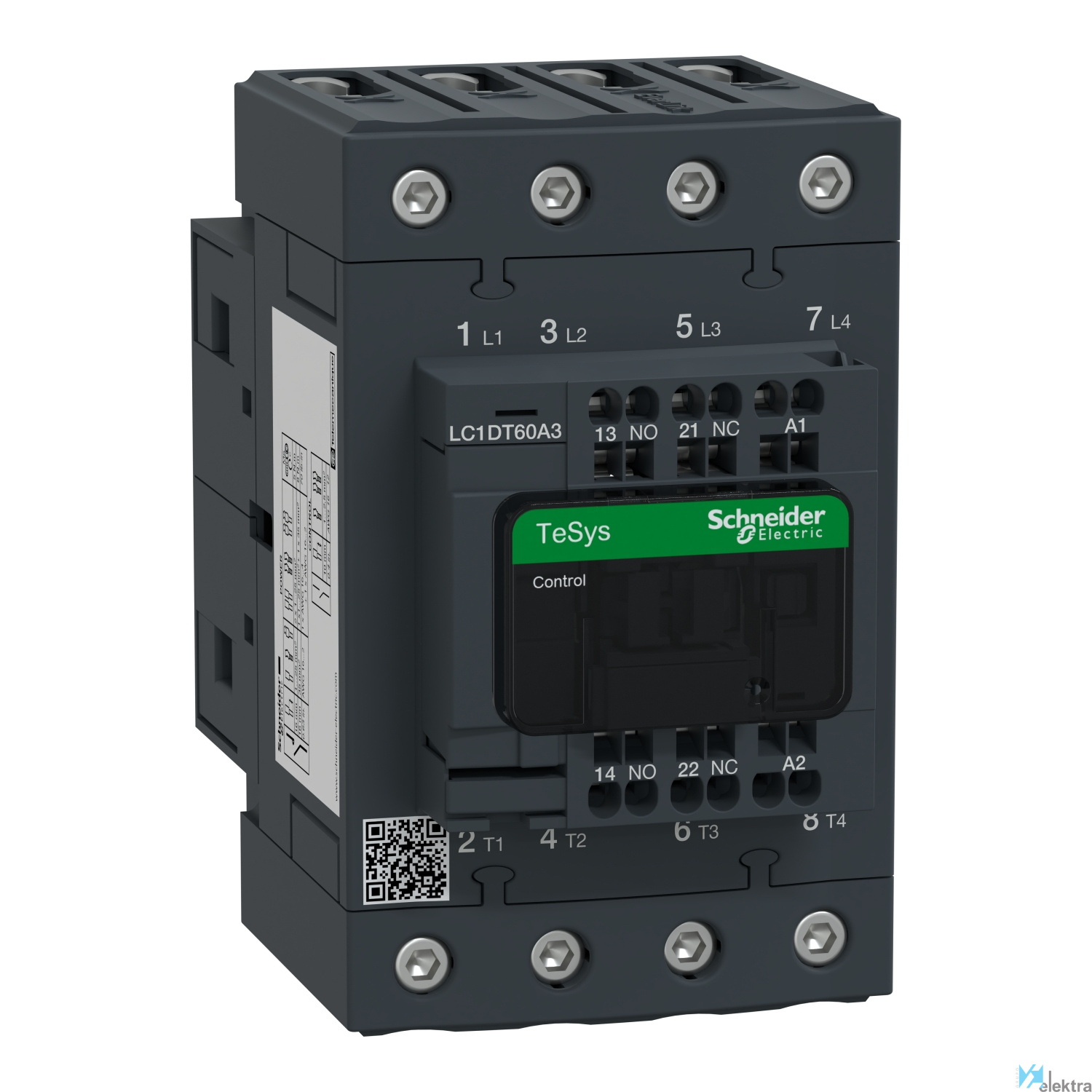

SCHNEIDER LC1DT60A3E7 Cont. Ever 4P 60A Ac1 Res48V

Contactor Tesys D - 4P(4 NA) - AC-1 - <= 440 V 60 A - 48 V CA 50/60 Hz bobina

CONTACTOR TETRAPOLAR EVERLINK 4 POLOS AC1 415V E7

Características básicas

Objeto Conector

Tensión <= 690 V CA 25...400 Hz para circuito de alimentación. <= 300 V CC para circuito de alimentación

Normas UL 508. CSA C22.2 No 14. EN 60947-4-1. EN 60947-5-1. IEC 60947-4-1. IEC 60947-5-1

Par de apriete Circuito de alimentación : 5 N.m - sobre conexión tornillo de estribo - cable <= 25 mm² hexagonal 4

Grado de contaminación 3

Cubierta Con

Endurancia mecánica 6 Mciclos

Durabilidad eléctrica 1.4 Mciclos 60 A AC-1 en Ue <= 440 V

Categoría de empleo AC-1

Nº de polos 4P

Resistencia al fuego 850 °C conforme con IEC 60695-2-1. V1 conforme con UL 94.

Tensión de aislamiento 600.00 ~ 690.00 V

Impedancia 1.6 mOhm en 50 Hz - Ith 60 Afor circuito de alimentación

Montaje Placa. Carril

Capacidad de corte 800 A a 440 V para circuito de alimentación conforme con IEC 60947

Intensidad 60 A (<= 60 °C) a <= 440 V CA AC-1 para circuito de alimentación

Altitud de trabajo 3000 m sin reducción temperatura

Cadencia máxima 3600 cyc/h a <= 60 °C

Tratamiento TH conforme con IEC 60068-2-30

Certificaciones BV. CCC. CSA. DNV. GL. GOST. RINA. UL. LROS

Nº de contactos 4 NO

Categoría de sobretensión III

Temperatura de trabajo -5.00 ~ 60.00 °C

Características detalladas

Tipo de conexión del circuito de corriente pr Conexión de abrazadera con resorte

Anchura 70 mm

Voltaje nominal de suministro piloto piloto p 48 ~48 V

Número de contactos normalmente abiertos como 4

Número de contactos auxiliares normalmente ce 1

Número de contactos auxiliares normalmente ab 1

Apto para instalación en serie No

Voltaje de funcionamiento a 50 Hz CA 440 ~440 V

Profundidad 120 mm

Voltaje de funcionamiento a 60 Hz CA 440 ~440 V

Corriente de funcionamiento nominal Ie en CA- 60 A

Altura 122 mm

Tipo de tensión de accionamiento AC

Embalaje 1

Cantidad mínima embalaje: 1
Cantidad máxima embalaje: 1
Medidas: 0,15 x 0,14 x 0,08 (m)
Volumen: 0,00 m3
Peso: 1,09 kg

Embalaje 2

Cantidad mínima embalaje: 7
Cantidad máxima embalaje: 7
Medidas: 0,40 x 0,30 x 0,15 (m)
Volumen: 0,02 m3
Peso: 7,88 kg

Embalaje 3

Cantidad mínima embalaje: 112
Cantidad máxima embalaje: 112
Medidas: 0,60 x 0,80 x 0,75 (m)
Volumen: 0,36 m3
Peso: 134,13 kg
