Grupo Elektra : 0224738 SCHNEIDER LC1DT80A3P7 Cont. Ever 4P 80A Ac1 Res230

GAMA: TeSys D, TeSys Deca Control – tallas 1, 2 y 3

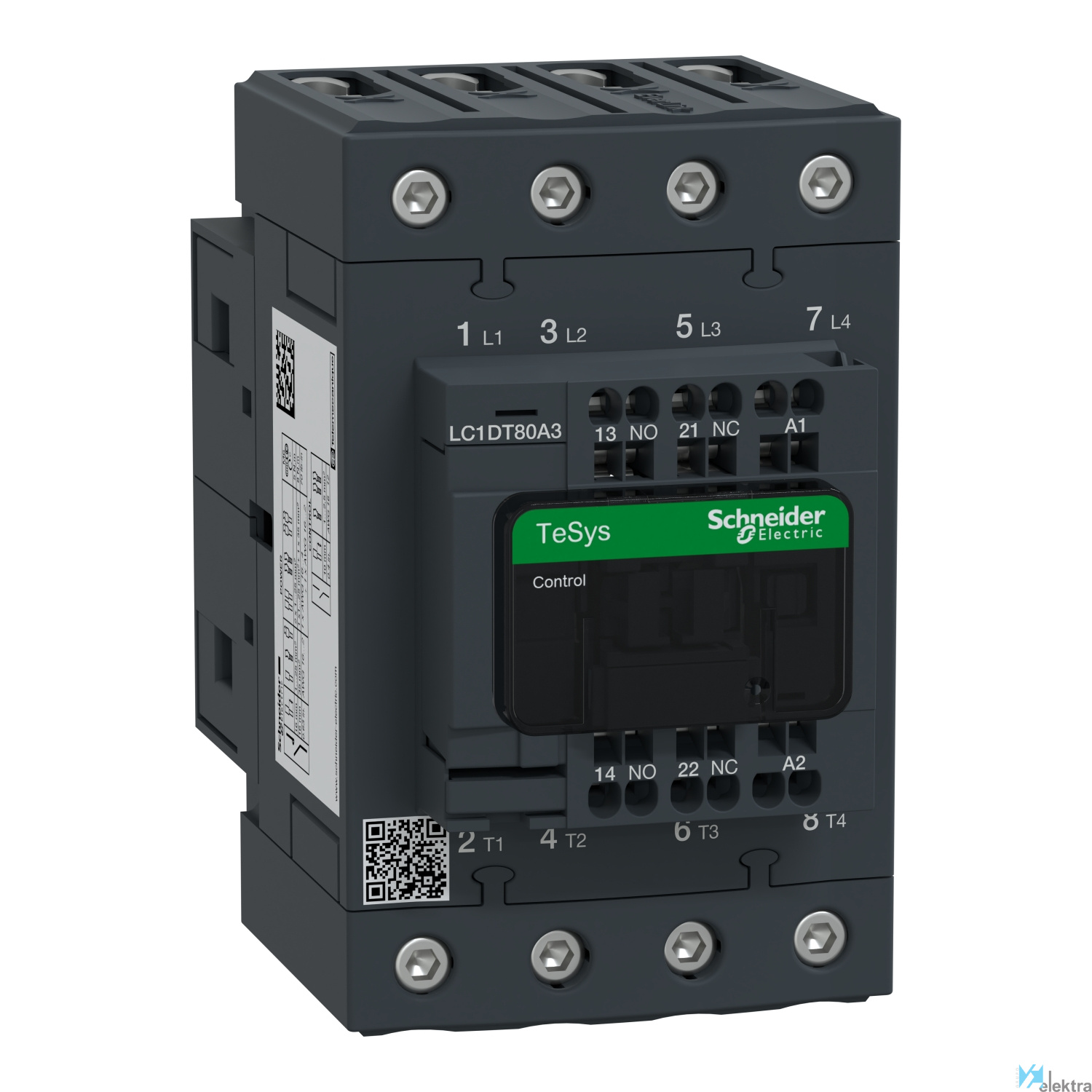

SCHNEIDER LC1DT80A3P7 Cont. Ever 4P 80A Ac1 Res230

Contactor Tesys D - 4P(4 NA) - AC-1 - <= 440 V 80 A - 230 V CA 50/60 Hz bobina

CONTACTOR TETRAPOLAR EVERLINK 4 POLOS AC1 80A 3P7

Características básicas

Objeto Conector

Tensión <= 690 V CA 25...400 Hz para circuito de alimentación. <= 300 V CC para circuito de alimentación

Normas UL 508. CSA C22.2 No 14. EN 60947-4-1. EN 60947-5-1. IEC 60947-4-1. IEC 60947-5-1

Par de apriete Circuito de alimentación : 5 N.m - sobre conexión tornillo de estribo - cable <= 25 mm² hexagonal 4

Grado de contaminación 3

Cubierta Con

Endurancia mecánica 6 Mciclos

Durabilidad eléctrica 1.4 Mciclos 80 A AC-1 en Ue <= 440 V

Categoría de empleo AC-1

Nº de polos 4P

Resistencia al fuego 850 °C conforme con IEC 60695-2-1. V1 conforme con UL 94.

Tensión de aislamiento 600.00 ~ 690.00 V

Montaje Placa. Carril

Intensidad 80 A (<= 60 °C) a <= 440 V CA AC-1 para circuito de alimentación

Altitud de trabajo 3000 m sin reducción temperatura

Cadencia máxima 3600 cyc/h a <= 60 °C

Tratamiento TH conforme con IEC 60068-2-30

Certificaciones BV. CCC. CSA. DNV. GL. GOST. RINA. UL. LROS

Nº de contactos 4 NO

Categoría de sobretensión III

Temperatura de trabajo -5.00 ~ 60.00 °C

Características detalladas

Tipo de conexión del circuito de corriente pr Conexión roscada

Anchura 70 mm

Voltaje nominal de suministro piloto piloto p 230 ~230 V

Número de contactos normalmente abiertos como 4

Número de contactos auxiliares normalmente ce 1

Número de contactos auxiliares normalmente ab 1

Apto para instalación en serie Sí

Voltaje de funcionamiento a 50 Hz CA 440 ~440 V

Voltaje de funcionamiento a 60 Hz CA 440 ~440 V

Profundidad 120 mm

Corriente de funcionamiento nominal Ie en CA- 80 A

Altura 122 mm

Tipo de tensión de accionamiento AC

Embalaje 1

Cantidad mínima embalaje: 1
Cantidad máxima embalaje: 1
Medidas: 0,15 x 0,14 x 0,08 (m)
Volumen: 0,00 m3
Peso: 1,06 kg

Entrega a consultar

Reemplazado

Accesorio

Cód. 0062987

SCHNEIDER ELECTRIC

SCHNEIDER LADN403 Bloque Cont Aux 4NA Front Res

Sin Stock

Ver Producto

Sin Stock

Reemplazado

Accesorio

Cód. 0062980

SCHNEIDER ELECTRIC

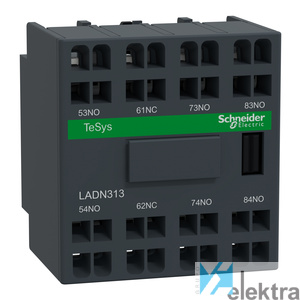

SCHNEIDER LADN313 Bloque Cont Aux 3NA/1NC Front Re

Sin Stock

Ver Producto

Sin Stock

Reemplazado

Accesorio

Cód. 0062972

SCHNEIDER ELECTRIC

SCHNEIDER LADN223 Bloque Cont Aux 2NA/2NC Front Re

Sin Stock

Ver Producto

Sin Stock

Reemplazado

Accesorio

Cód. 0062968

SCHNEIDER ELECTRIC

SCHNEIDER LADN203 Bloque Cont Aux 2NA Front Res

Sin Stock

Ver Producto

Sin Stock

Reemplazado

Accesorio

Cód. 0062951

SCHNEIDER ELECTRIC

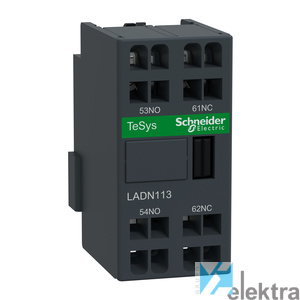

SCHNEIDER LADN113 Bloque Cont Aux 1NA/1NC Front Re
