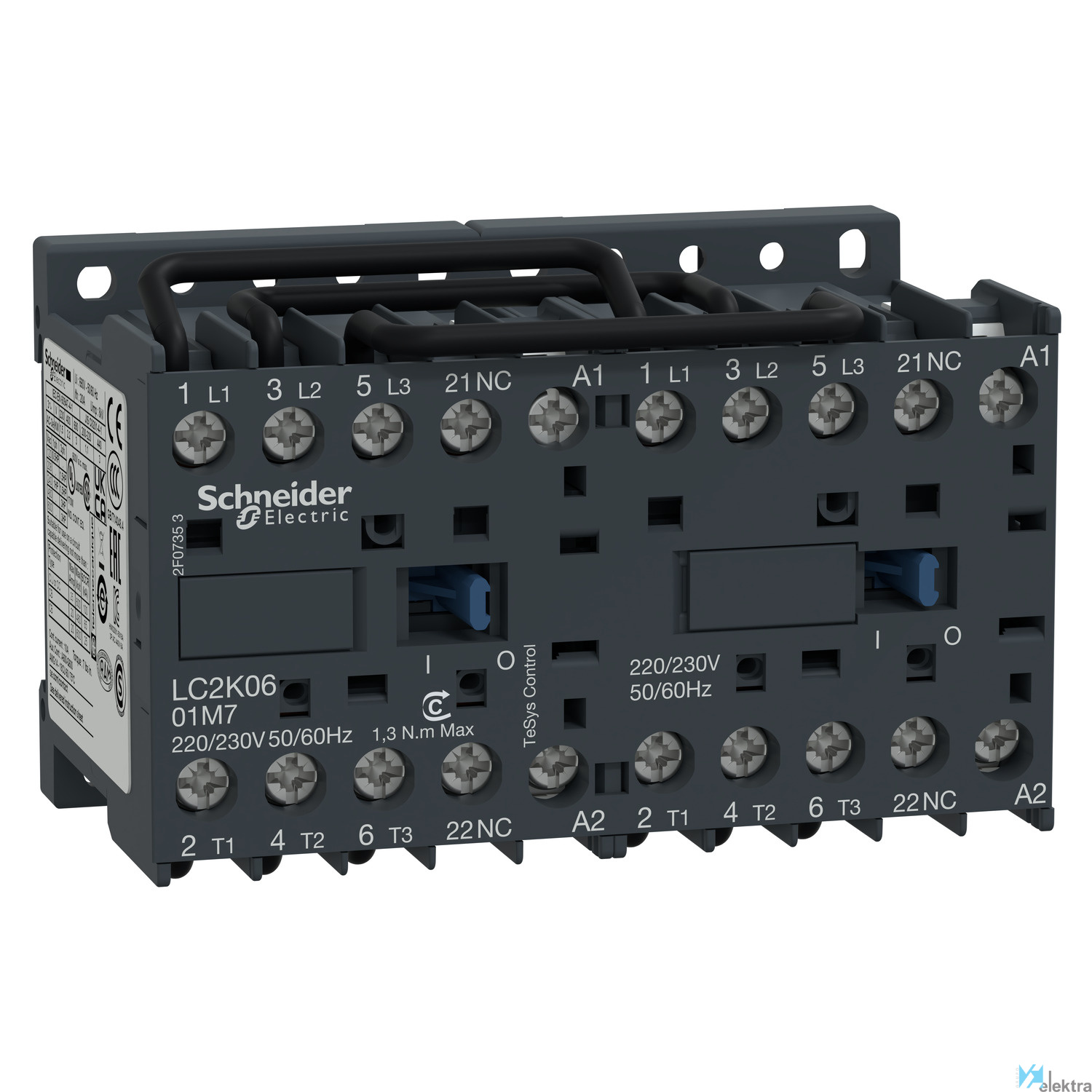

Objeto Inversor
Tensión 690 V CA 50/60 Hz para circuito de alimentación. <= 690 V CA 50/60 Hz para circuito de señalización
Normas BS 5424. IEC 60947. NF C 63-110. VDE 0660
Par de apriete 1.3 N.m - sobre terminales de fijación por tornillo - con destornillador Philips nº 2. 1.3 N.m - sob
Endurancia mecánica 5 Mciclos
Durabilidad eléctrica 0.18 Mciclos 20 A AC-1 en Ue <= 440 V. 1.3 Mciclos 9 A AC-3 en Ue <= 440 V
Categoría de empleo AC-1. AC-3. AC-4
Nº de polos 3P
Resistencia al fuego V1 conforme con UL 94. Requerimiento 2 conforme con NF F 16-101. Requerimiento 2 conforme con NF F 1
Tensión de aislamiento 600.00 ~ 690.00 V
Montaje Placa. Carril
Capacidad de corte 110 A a 415 V conforme con IEC 60947. 110 A a 440 V conforme con IEC 60947. 80 A a 500 V conforme co
Intensidad 9 A a <= 440 V CA AC-3 para circuito de alimentación. 20 A (<= 50 °C) a <= 440 V CA AC-1 para circui
Altitud de trabajo 2000 m sin reducir la capacidad normal reducción temperatura
Cadencia máxima 3600 cyc/h
Tratamiento TC conforme con IEC 60068. TC conforme con DIN 50016
Certificaciones CSA. UL
Potencia de motor 4 kW a 380...415 V CA 50/60 Hz. 4 kW en 440 V CA 50/60 Hz. 4 kW en 480 V CA 50/60 Hz. 4 kW en 500...
Conformidad con RoHS SI
Nº de contactos 1 NC
Categoría de sobretensión III
Temperatura de trabajo -25.00 ~ 50.00 °C
Tipo de conexión del circuito de corriente pr Conexión roscada
Potencia de funcionamiento nominal en CA-3, 4 4 kW
Tipo de conexión eléctrica para circuitos aux Conexión roscada
Tipo de tensión de funcionamiento AC
Potencia asignada de empleo NEMA 3.73 kW
Tipo de tensión de accionamiento AC
Corriente de funcionamiento nominal Ie en CA- 9 A
Altura 58 mm
Grado de protección (IP) IP20
Anchura 90 mm
Voltaje nominal de suministro piloto piloto p 120 ~120 V
Montaje en carril posible No
Número de contactos normalmente abiertos como 3
Número de contactos auxiliares normalmente ce 1
Voltaje de funcionamiento a 50 Hz CA 440 ~440 V
Voltaje de funcionamiento a 60 Hz CA 440 ~440 V
Profundidad 57 mm
Función Contactor de inversión
Grado de protección (NEMA) Otros
