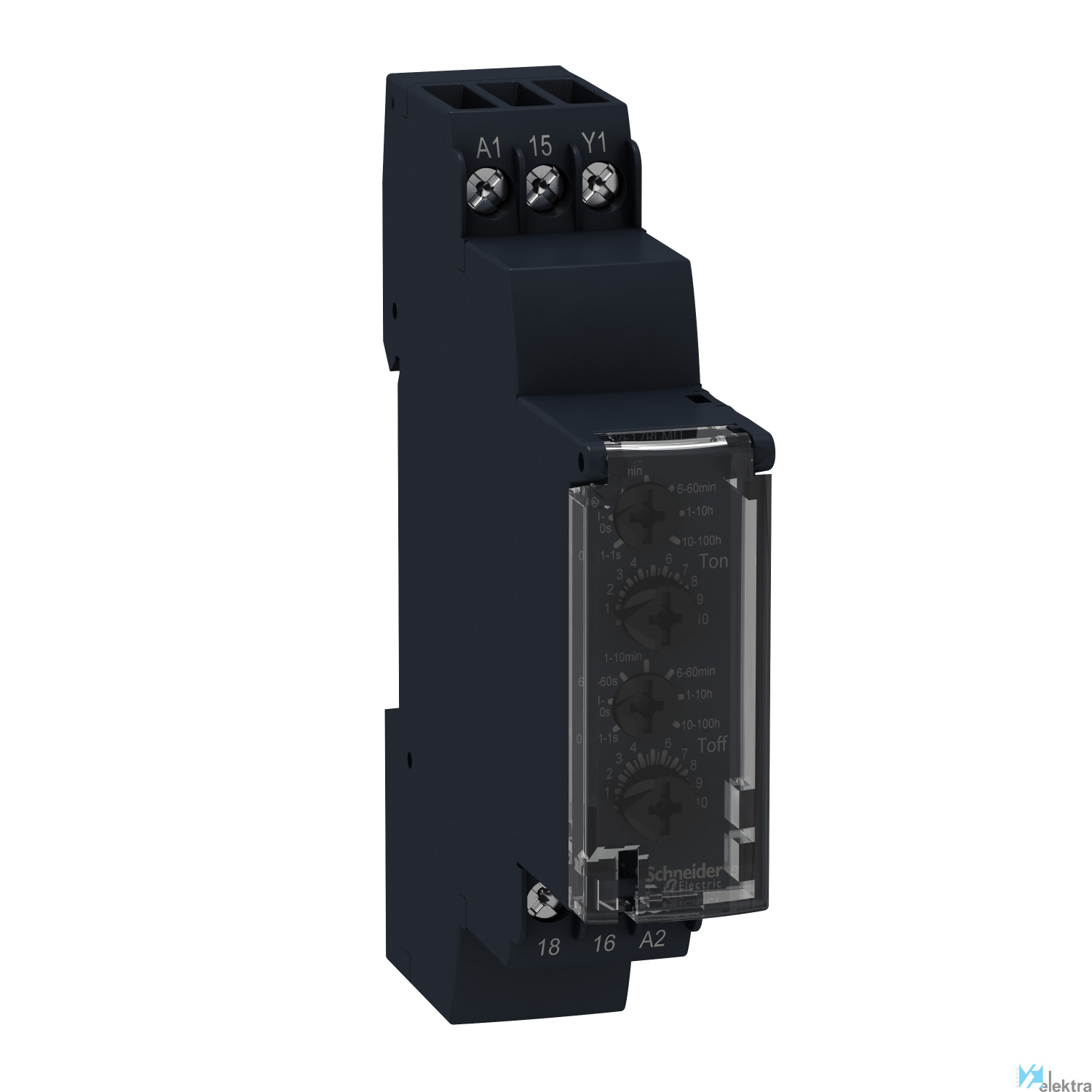

Objeto Relé temporizador
Tensión 12 V CA/CC en 50/60 Hz
Normas 2004/108/EC. EN 61000-6-1. EN 61000-6-2. EN 61000-6-3. EN 61000-6-4. IEC 61812-1. 2006/95/EC
Par de apriete 0.6...1 N.m de acuerdo con IEC 60947-1
Humedad relativa de trabajo 93 % sin condensación de acuerdo con IEC 60068-2-30
Endurancia mecánica 10000000 ciclos
Durabilidad eléctrica 100000 ciclos para resistivo carg (8 A en 250 V AC maximum)
Tipo de control Conm. selector sobre panel frontal
Material de la carcasa Autoextinguible
Montaje Carril DIN de 35 mm conforme con EN/IEC 60715
Tensión de entrada 5 V
Grado de protección IP20/IP40/IP50
Corriente de salida 8 A
Frecuencia 50...60 Hz (+/- 5 %)
Resistencia al choque 15 gn (duración = 11 ms) de acuerdo con IEC 60068-2-27
Capacidad de corte <= 2000 VA
Resistencia a vibraciones 20 m/s² (f = 10...150 Hz) de acuerdo con IEC 60068-2-6
Duración de impulso 100 ms con carga en paralelo típico. 30 ms típico
Certificaciones CSA. CULus. GL
Conformidad con RoHS SI
Temperatura de trabajo -20.00 ~ 60.00 °C
Consumo energético <= 0.5 W en 12 V CC
Tipo de tensión de accionamiento CA/CC
Altura 90 mm
Anchura 17.5 mm
Intensidad nominal 8 A
Profundidad 72 mm
Salidas, conmutables retardadas/no retardadas No
Dispositivo completo con zócalo No
Función intermitente comenzando con pausa, ti Sí
Función intermitente comenzando con pulso, ti Sí
Posibilidad de operación remota No
Adecuado como control remoto No
Ejecución de la conexión eléctrica Conexión roscada
Función de temporización de reposo Sí
Función de reloj con pausa inicial, variable No
Conectable al contactor No
Función de reloj comenzando con pulso, variab No
Número de salidas sin retardo, inversor 1
Función de final de apagado No
Función de conformación de impulsos No
Función de respuesta retrasada No
Número de salidas, retardadas, cambiador 1
Con salida de semiconductor No
Apto para montaje en carril DIN Sí
Voltaje nominal de suministro piloto piloto p 12 ~12 V
Función activada No
Función estrella-triángulo No
Voltaje nominal de suministro piloto de pilot 12 ~12 V
Intervalo de tiempo 0.1 ~360000 s
