Grupo Elektra : 0650132 SCHNEIDER GV4LE25N Motor Breaker Mag 25A 50kA Elin

GAMA: TeSys GV4, TeSys Deca Power – talla 4

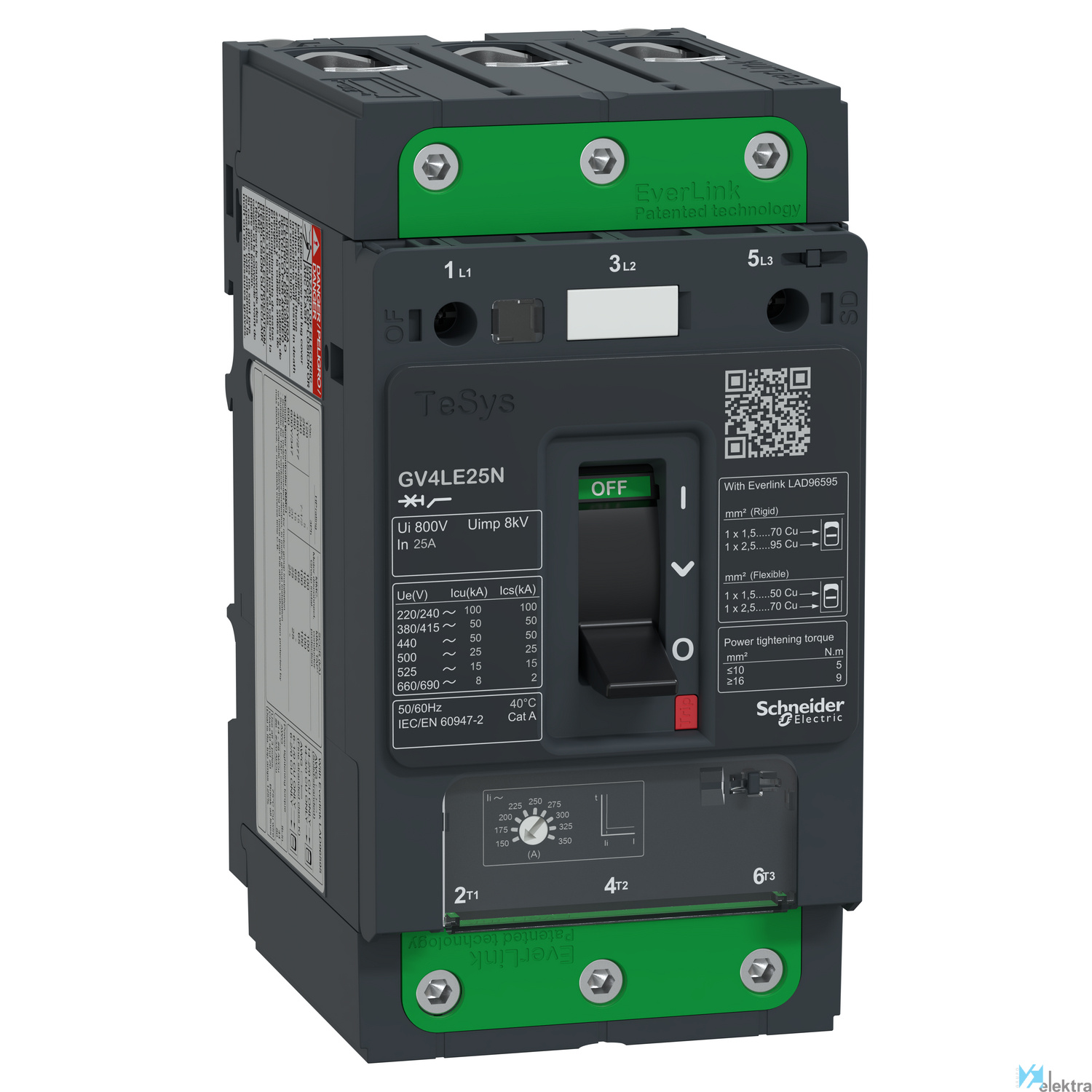

SCHNEIDER GV4LE25N Motor Breaker Mag 25A 50kA Elin

Disyuntor de motor, Tesys GV4, 3 P, 25 A, Icu 50 kA, magnético, terminales de Everlink

Interruptor automático de motor TeSys GV de 3 polos (3P), 25 A/690 V, para aplicaciones de motores trifásicos de 5,5-11 kW a 400 V. Proporciona protección magnética, con poder de corte Icu de 50 kA a 400 V, control de marcha-paro por maneta, conexión mediante bornes de tornillo EverLink BTR. Protección magnética ajustable con dial, gama de regulaciones de 6-14 In. Permite usar las ubicaciones internas con bloques de contactos auxiliares adicionales (OF, SD) y unidades de control de tensión (MN, MX). Para completar la protección del motor, debe usarse en asociación con un relé de protección térmica de clase 10 o 20. Certificado por diversas normas (IEC, CCC, EAC, Marine), cumple la norma Green Premium (RoHS/REACh).

Características básicas

Objeto Disyuntor magnético

Tensión 690 V

Resistencia al impacto IK07

Normas EN/IEC 60947-2, EN/IEC 60947-4-1

Par de apriete 5.00 ~ 9.00 Nm

Paso 27 mm

Grado de contaminación 3

Color básico Gris

Durabilidad eléctrica 40000 ciclos para AC-3 en 440 V In/2 ## 20000 ciclos para AC-3 en 440 V In

Tropicalización 2

Tipo de control Maneta

Calibre 150.00 ~ 350.00 A

Categoría de empleo A

Nº de polos 3

Tensión de aislamiento 800 V

Montaje Por clips. Mediante tornillos. En carril DIN simétrico de 35 mm, perfil DIN simétrico de 75 mm, plac

Durabilidad mecánica 40000 cycles

Corriente nominal 25 A

Grado de protección IP40

Temperatura de almacenaje -50.00 ~ 85.00 °C

Color Gris

Altitud de trabajo 2000.00 ~ 5000.00 m

Certificaciones IEC

Nº RAL 7016

Conformidad con RoHS SI

Marcado CE SI

Temperatura de trabajo -25.00 ~ 70.00 °C

Características detalladas

Tipo de conexión del circuito de corriente pr Conexión roscada

Anchura 81 mm

Potencia de funcionamiento nominal en CA-3, 4 11 kW

Ejecución del elemento accionador Palanca de balancín

Con interruptor auxiliar integrado No

Técnica de liberación Magnético

Intensidad nominal permanente Iu 25 A

Profundidad 116 mm

Tensión nominal de funcionamiento 690 ~690 V

Potencia de funcionamiento nominal a 230 V CA 5.5 kW

Sensible a fallo de fase No

Número de polos 3

Corriente límite nominal de cortocircuito en 50 kA

Con liberación de baja tensión integrada No

Altura 155 mm

Pérdida de potencia 18.3 W

Rango de ajuste de liberación instantánea de 150 ~350 A

Grado de protección (IP) IP40

Con protección de sobrecarga térmica No

Construcción del dispositivo Dispositivo completo en carcasa

Embalaje 1

Cantidad mínima embalaje: 1
Cantidad máxima embalaje: 1
Medidas: 0,22 x 0,11 x 0,17 (m)
Volumen: 0,00 m3
Peso: 1,65 kg

Embalaje 2

Cantidad mínima embalaje: 5
Cantidad máxima embalaje: 5
Medidas: 0,40 x 0,30 x 0,30 (m)
Volumen: 0,04 m3
Peso: 8,40 kg
